卷式膜，一種螺旋式卷式膜，是非常適合大規模工業生產，制備的組件也易于工業化，所以目前得到了廣泛的應用。下面介紹納濾卷式膜結構詳解。納濾卷式膜結構是在兩張膜片之間插入透過液隔網(材質是聚丙烯或Vexar)，兩張膜的三個邊緣用環氧或聚氨酯膠黏結密封，第四個未黏結的邊固定在開孔的中心管上。這樣，兩張膜片和一張透過液隔網形成一邊開口、三邊密封的“膜袋”。

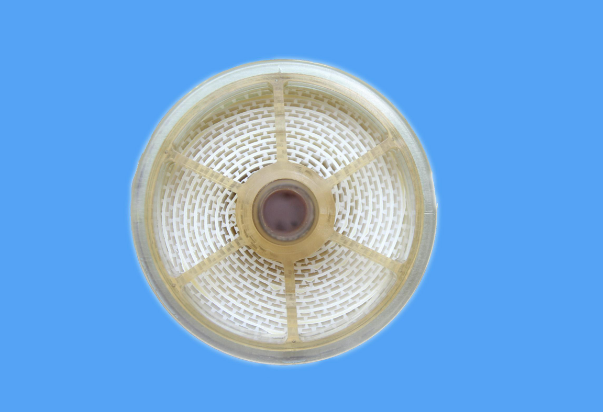

“膜袋”的開口正對中心管的孔，透過膜的透過液就可以被收集到中心管內。膜的正面，即料液流經的那面，襯上料液隔網，料液隔網與“膜袋”繞中心管卷繞成螺旋卷狀。納濾卷式膜結構，在膜卷外有一層膜套，膜套作用在于防止進料液將卷式構型撐開。膜的兩端還有抗伸縮件(ATP)，保護膜免受流動方向壓力降的損壞。進而組成一只卷式膜芯。

前面所示的卷式膜是一個“膜袋”卷繞而成，稱為“單葉”。現在，商品化膜大多采用“多葉”結構。在膜面積大體相同情況下，多葉較單葉的透過液的流道短，降低了背壓損失、提高了通量，還使流道各處的流動更加均勻。

在實際應用中，把一個或幾個卷式膜芯安裝在圓管狀壓力容器(膜殼)中，膜芯的中心管與膜殼端蓋上的產水口密封串聯起來，組成一個卷式膜組件。加壓的進料液從膜殼一端的進口進入后，沿中心管平行的方向穿過料液隔網形成的料液流道從膜表面流過，從膜殼的另一端出口流出，形成截留液，也叫濃縮液。透過膜的透過液，則沿著螺旋方向通過膜袋內的透過液隔網流道，流入中心管而被導出。
