以1000T/D生活污水為例所需膜面積計算:

S= Qmax÷F=1000 ÷0.4=2500〔m2 )

Qmax:日最大污水量( m2ld ) ;

F:膜通量(m'/ m2-d )

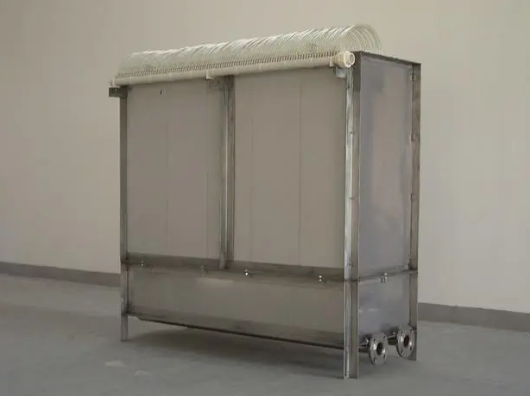

根據池體深度選擇相應的膜堆:例如，池體深度只有4.5m，則應選取膜面積為1.5m的MBR膜元件組裝的膜堆，計算所需膜堆片數。

所需MBR膜堆數量:

N=S÷A=2500÷1.5=1667(片)

S:所需膜面積( m2) ;A:單片膜元件有效面積（ m2)，然后對應膜元件數量整數均分計算膜堆數量及膜堆型號。

單組膜元件數量:

n=N÷Z=1667÷12=140（片)

N:所需膜元件片數（片）Z:膜堆數量，（設定為12組)﹔

根據計算得出1000m3/D需要12組型號為FII/Ill 150/140的膜堆。

注:〔膜堆內膜元件的數量以10片為單位加減)

MBR平板膜系統實例之MBR膜池大小的確定

根據膜堆數量和膜池的排布，可以計算膜池所需尺寸。

根據生活污水污泥負荷0.15kgBOD/ ( kgMLSS·D )，污泥濃度為6kgMLSS/m3計算得出好氧池大小為:380m3.

校核膜池占好氧池的比例:(3.5×7×4.5×2)÷380=0.52。

因膜池與計算的好氧池體積相差較大，所以需對好氧池進行劃分為預曝氣池和膜池。最后得出預曝氣池尺寸為:7×5.4×4.5m，膜池尺寸為:7×7x4.5m。

其他配件

抽吸泵:Q1=1000÷24÷2÷0.8×1.2=31(m'/h ) ;

數量:兩用兩備;

風機:Q2= (12×150 ) x12×1.1=23760(L/min ) =23.76(m"/min ) ;

風壓選擇50kpa;

數量:兩用一備;

加藥箱:單組加藥量為:Q3=140×5=700(L);

選擇配置一次藥清洗兩組MBR膜組件，加藥桶規格選用為1500L酸堿桶各―套;

污泥回流泵:回流量設定為300%；

回流泵流量:Q4=1000÷24÷2×3=62(m"/h ) ;數量:兩用兩備。
